Composición Borde de seguridad Allen bradley

440F	-	E⋆	C	A	M	V	01270
			a	b	c	d	e

a
Perfil (tipo de goma)
Código	Descripción
A	0110S
B	0110R
C	0110N
D	0510S con borde sellador en el lado derecho
E	1610S
F	1610N
G	0804S con borde sellador en el lado derecho
H	0310S
I	0210S con borde sellador en el lado derecho
J	0510S con borde sellador en el lado izquierdo
K	0804S con borde sellador en el lado izquierdo
L	0210S con borde sellador en el lado izquierdo
N	Protector de caucho sobre 0110S
O	Protector de caucho sobre 1610S
P	Sin perfil

b
Perfil (Riel C)
Código	Descripción
A	1212 aluminio para los códigos de perfil A-L
B	1112 acero revestido de zinc para los códigos de perfil A-L
C	1212PB PVC negro para los códigos de perfil A-L
D	1212PR PVC rojo para los códigos de perfil A-L
E	1212PY PVC amarillo para los códigos de perfil A-L
F	1214 aluminio con borde vertical para los códigos de perfil A-L
G	1215 aluminio con borde horizontal para los códigos de perfil A-L
H	1216 riel profundo de aluminio para los códigos de perfil A-L
J	2151 aluminio para códigos de perfil N y O
N	Sin riel C (no es necesario)

c
Entrada del cable
Código	Descripción
A	Entrada izquierda LHT con cable de 1 m
B	Entrada izquierda LHT con cable de 2 m
C	Entrada izquierda LHT con cable de 3 m
D	Entrada izquierda LHT con cable de 5 m
E	Entrada izquierda LHT con cable de 10 m
F	Entrada derecha RHT con cable de 1 m
G	Entrada derecha RHT con cable de 2 m
H	Entrada derecha RHT con cable de 3 m
I	Entrada derecha RHT con cable de 5 m
J	Entrada derecha RHT con cable de 10 m
K	Entrada recta SET con cable de 1 m
L	Entrada recta SET con cable de 2 m
M	Entrada recta SET con cable de 3 m
N	Entrada recta SET con cable de 5 m
O	Entrada recta SET con cable de 10 m
P	Entrada UNDER con cable de 1 m
Q	Entrada UNDER con cable de 2 m
R	Entrada UNDER con cable de 3 m
S	Entrada UNDER con cable de 5 m
T	Entrada UNDER con cable de 10 m
U	Componentes sin entrada

d
Terminación
Código	Descripción
A	Salida izquierda LHT con cable de 1 m
B	Salida izquierda LHT con cable de 2 m
C	Salida izquierda LHT con cable de 3 m
D	Salida izquierda LHT con cable de 5 m
E	Salida izquierda LHT con cable de 10 m
F	Salida derecha RHT con cable de 1 m
G	Salida derecha RHT con cable de 2 m
H	Salida derecha RHT con cable de 3 m
I	Salida derecha RHT con cable de 5 m
J	Salida derecha RHT con cable de 10 m
K	Salida recta SET con cable de 1 m
L	Salida recta SET con cable de 2 m
M	Salida recta SET con cable de 3 m
N	Salida recta SET con cable de 5 m
O	Salida recta SET con cable de 10 m
P	Salida UNDER con cable de 1 m
Q	Salida UNDER con cable de 2 m
R	Salida UNDER con cable de 3 m
S	Salida UNDER con cable de 5 m
T	Salida UNDER con cable de 10 m
U	Terminación en paralelo – 15 kW
V	Terminación en serie – 6 kW
W	Componentes sin salida

e
Longitud del borde
Código	Descripción
número de 5 dígitos	Escriba la longitud del borde en mm; por ejemplo: 50 m = 50,000; 500 mm = 00500; 300 mm mínimo; tolerancia ± 2.5 mm

⋆ Pida el controlador SafeEdge por separado.

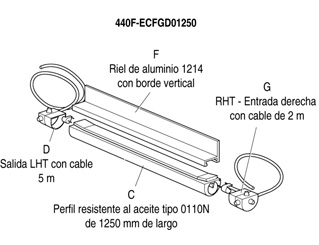

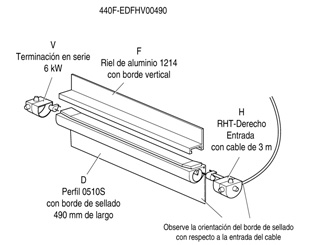

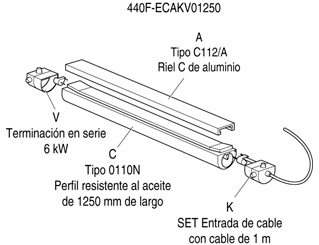

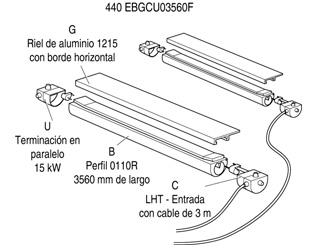

Composición de una referencia para un borde estándar
