Guardshield Micro 400 Tipo 4 POC 445L

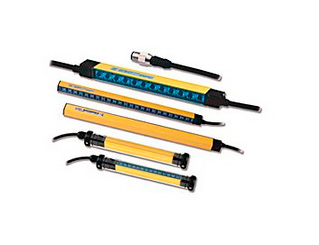

Cortinas de luz de seguridad GuardShield Micro 400:

Características generales:

• Estándar IP54 / opción IP69K
• Perfil estrecho de 15mm x 20 mm (0,59 pulg. X 0,78 pulg.)
• Controlador de ON/OFF MSR41 o funciones avanzadas MSR42
• Opción en cascada
• Alcance 5m (16,4 pies)
• Detección de dedo de 14mm (0,55 pulg.) o de mano de 30 mm (1,18 pulg.)
• Cortinas ópticas de seguridad tipo compacto 4, SIL 3, PLE
• Conector M12 en cables flexibles de 20 pulgadas. (50.8 cm)
• Espacio muerto mínimo de cabezales ópticos

Aplicaciones:

• Máquinas/equipos de ensamblaje ligero
• Semiconductor
• Microelectrónica
• Farmacéutica

El sistema GuardShield Micro 400 es una cortina de luz de seguridad económica de Tipo 4 que se suministra en un pack compuesto por 3 elementos (transmisor, receptor y controlador) y se ofrece en un envolvente de perfil pequeño (15 x 20 mm (0.59 x 0.79 pulg)). Diseñado para uso en ambientes industriales benignos (IP54), este sistema de cortina de luz de seguridad de servicio ligero está orientado a mercados de máquinas de ensamble con semi conductores, micro electrónicos o pequeños. También ofrecemos estas cortinas ópticas en configuraciones en cascada y en envolventes IP69K. La cortina óptica Micro 400 requiere un controlador dedicado tal como el MSR41 para aplicaciones de encendido/apagado o el MSR42 para funcionalidad de seguridad avanzada (Más info más abajo).

Las alturas de protección se ofrecen desde 150…1,200 mm (5.91…47.2 pulg.) en incrementos de 150 mm (5.91 pulg.). El tamaño compacto del envolvente permite que el GuardShield Micro 400 se monte en áreas donde las cortinas de luz de seguridad estándar no se puedan montar debido a restricciones de espacio. También es posible introducir el transmisor y el receptor GuardShield Micro 400 en las estructuras de la máquina.
El transmisor y el receptor Micro 400 se ofrece con conectores M12 de 8 pines en el extremo de los cables integrados de 500 mm (19.8 pulg.). Los cables prearmados para conectar el transmisor y el receptor al controlador son los mismos y se ofrecen en largos de 3, 5 y 8 m (9.8, 16.4 y 26.2 pies). Estos cables prearmados se configuran en un extremo con conectores M12 (que se acoplan a los conectores de cable flexible integrados) y los conectores RJ45 en el extremo opuesto (que se conectan en el controlador MSR42).

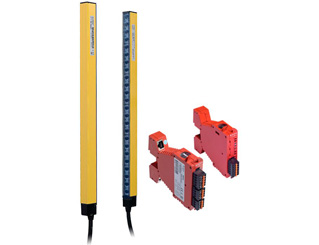

Controlador Micro 400 requerido (Mirar productos relacionados)

MSR41-ENCENDIDO/APAGADO (440R-P221AGS)

MSR42-Módulo multifuncional (440R-P226AGS-NNR)

SELECCIÓN DE PRODUCTOS:

** ESTANDAR **

- MICRO 400 ESTÁNDAR IP54

Las cortinas de luz de seguridad GuardMaster GuardShield Micro 400 de Allen-Bradley se ofrecen con resoluciones de 14 mm y 30 mm, se piden por parejas (transmisor y receptor) y se envían según un nº de cat. Cada pareja GuardShield Micro 400 se envía con un soportes de montaje ajustables a 180º. Luego de seleccionar la pareja adecuada por la Referencia, asegúrese de haber pedido también el controlador de seguridad correspondiente (MSR42), los cables, interfaces y accesorios necesarios.

GuardShield Micro 400, estándar, perfil 20 x 15 mm, resolución de 14 mm **

* En las referencias indicadas arriba se suministra la pareja (emisor y receptor), y se envían con soportes de montaje. El emisor y receptor se pueden pedir por separado. No se incluyen los cables prearmados M12 de 8 pines a RJ45 (referencias detalladas abajo).

 ** Disponible en perfil reforzado (40x30mm)

GuardShield Micro 400, estándar, perfil 20 x 15 mm, resolución de 30 mm **

* En las referencias indicadas arriba se suministra la pareja (emisor y receptor), y se envían con soportes de montaje. El emisor y receptor se pueden pedir por separado. No se incluyen los cables prearmados M12 de 8 pines a RJ45 (referencias detalladas abajo).

  ** Disponible en perfil reforzado (40x30mm)

** EN CASCADA **

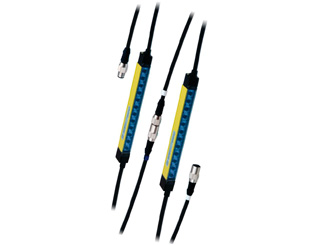

- MICRO 400 EN CASCADA

Las cortinas de luz de seguridad GuardMaster GuardShield Micro 400 en cascada de Allen-Bradley se ofrecen con resoluciones de 14 mm y 30 mm y alturas de protección limitadas. Se piden normalmente por parejas (transmisor y receptor ambos en cascada) y se envían según un nº de pieza. Cada pareja GuardShield Micro 400 en cascada se envía con soportes de montaje. Luego de seleccionar el nº de cat. de la pareja en cascada adecuada, asegúrese de haber pedido también el controlador de seguridad correspondiente (MSR41 MSR42), los cables, interfaces y accesorios adecuados.

GuardShield Micro 400, en cascada, perfil 20 x 15 mm, resolución de 14 mm **

** IP69K **

- MICRO 400 IP69K

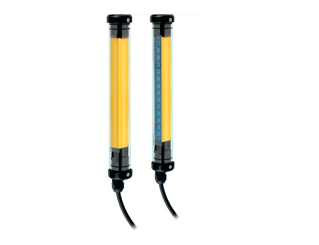

El sistema GuardShield Micro 400 se ofrece con el transmisor y el receptor sellados en tubos de acrílico transparente con una especificación ambiental IP69K. Estas cortinas de luz de Micro 400 IP69K vienen selladas de la fábrica y se piden en parejas. Se ofrecen con resolución de 14 mm en alturas de protección de 300 mm (11.8 pulg.), 600 mm (23.6 pulg.), 900 mm (35.4 pulg.) y 1,200 mm (47.2 pulg.) con un rango de operación de cinco metros.

* En las referencias indicadas arriba se suministra la pareja (emisor y receptor), y se envían con soportes de montaje. El emisor y receptor se pueden pedir por separado. No se incluyen los cables prearmados M12 de 8 pines a RJ45 (referencias detalladas abajo).
