Cables de conexión

Opción de conector M12 micro de 4 pines

Macho recto

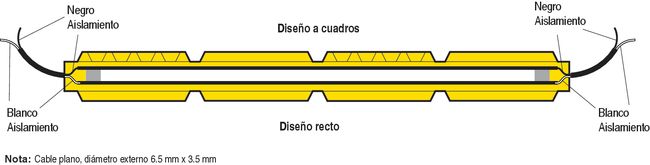

Lado con acanalado a cuadros de la alfombra

Lado con acanalado recto de la alfombra

Cables de conexión

Salida del cable Código de configuración	Descripción	Compatibilidad	Conector	Color de cable	Circuito
A	Dos cables de 4.5 m con 2 conductores – salen fuera de las esquinas A	Relés de seguridad		Negro Negro	N.C.
B	Dos cables de 4.5 m con 2 conductores – salen fuera de las esquinas B	Relés de seguridad		Blanco Blanco	N.C.
C	Un cable de 9.1 m con 4 coductores con un conector macho M12 sale fuera de la esquina superior izquierda	Administradores del tapete		1 marrón 2 blancos	N.C.
				3 azul 4 negros	N.C.
D	Un cable de 9.1 m con 4 conductores sin conector sale fuera de la esquina superior izquierda	Relés de seguridad		1 marrón 2 blancos	N.C.
				3 azules 4 negros	N.C.
F	Un cable de 0.76 m con 4 conductores con un conector macho M12 sale fuera de la esquina superior izquierda	Administradores del tapete		1 marrón 2 blancos	N.C.
				3 azules 4 negros	N.C.
G	Un cable de 9.1 m con 4 conductores con un conector macho M12 sale fuera de la esquina superior izquierda	Bloque de distribución  (2 N.C.) 898D-4*LT-DM4		1 marrón 3 azules	N.C.
				2 blancos 4 negros	N.C.
H	Un cable de 9.1 m con 5 conductores con un conector macho M12 sale fuera de la esquina superior izquierda	ArmorBlock Guard I/O		1 marrón 2 blancos	N.C.
				4 negros 5 grises	N.C.

Sistemas de conexión

⋆ Reemplace el símbolo con 2 (2 m), 5 (5 m) o 10 (10 m) para longitudes de cable estándar.

‡  Reemplace el símbolo con 1 (1 m), 2 (2 m), 3 (3 m), 5 (5 m) o 10 (10 m) para longitudes de cable estándar.

§  Reemplace el símbolo con 4 u 8 para el número de puertos.
