Alfombra de seguridad industrial

Referencia: 440F
Marca: Allen Bradley

¿Qué es una alfombra de seguridad o tapete de seguridad?

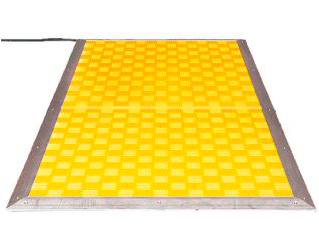

La alfombra de seguridad ó tapete de seguridad MatGuard es un producto de protección sensible a la presión, diseñado para detectar la presencia de personas ó máquinas en superficies de detección.

Las alfombras de seguridad se utilizan como protección de personal dentro de zonas peligrosas cerca de prensas, robots, líneas de producción, máquinas...

¿De qué se compone y cómo se utiliza?

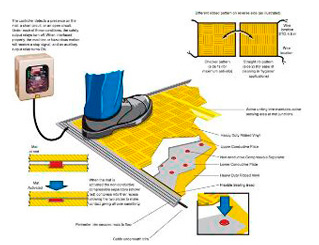

Los tapetes ó alfombras de seguridad industrial MatGuard cuentan con 2 placas conductoras de acero endurecido separadas por separadores comprimibles no conductores. Cada alfombra de seguridad lleva cuatro cables, y se pueden conectar en serie con otras alfombras, formando un sistema de protección a nivel del piso para las áreas peligrosas. El circuito que pasa por el tapete debe estar supervisado por una unidad de control con clasificación de seguridad, la cual puede ser un relé de seguridad, una unidad de control MatGuard, o un administrador de tapetes MatGuard. Cuando el tapete se restablece, la unidad de control proporciona una señal segura al circuito de control de la máquina.

Características generales:

  • Construcción de placas de acero endurecido
  • Sin zonas muertas
  • Sistema de 4 cables para detectar circuitos abiertos y cortocircuitos
  • Puede resistir una presión estática de 4500 psi
  • Clasificación IP67
  • Categoría 3 según EN ISO 13849-1
  • Certificación de terceros según EN 1760-1
  • Sensibilidad total incluyendo los perfiles de unión
  • Construcción con placas de acero endurecido capaz de resistir una presión de 4500psi
  • Construcción de vinilo IP67 resistente a la mayoría de aceites
  • Garantía 5 años
  • Medidas desde 500x500mm hasta 1000x1800mm
  • Opciones de ajuste estándar de aluminio y de perímetro de canal de cable
  • Las medidas de las alfombras van desde 500 mm hasta 1800mm, y los tramos son de 50 mm.
  • Colores a elegir: amarilla ó negra
  • Opción de poner el tipo, posición y cantidades de cables.
  • Opción de poner varias salidas de cable



Aplicaciones:

  • Celdas robotizadas.
  • Prensas
  • Paletizadoras.
  • Máquinas de corte sector gráfico.
  • Líneas de producción.
  • Bobinadoras.
  • Ideal para proteger el espacio del piso y garantizar que los operadores no puedan situarse cerca de peligros
  • Se usa como un sistema de detección de disparo y presencia combinado
  • Se usa como un sistema de detección de presencia dentro de un perímetro protegido



SELECCIÓN DE PRODUCTOS:

Alfombras Estándares MatGuard

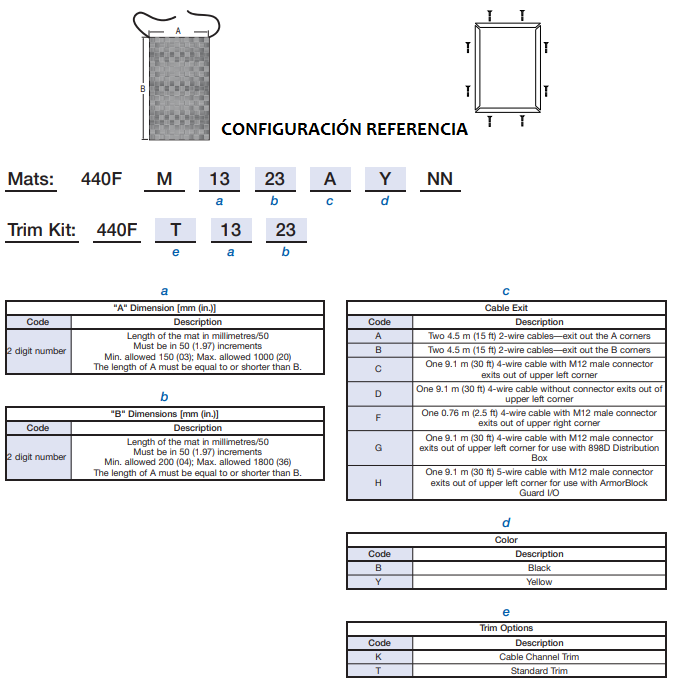

CONFIGURACIÓN ALFOMBRA ESTÁNDAR

Perfiles y accesorios Alfombras MatGuard

Cables de conexión

Referencia Alfombra Seguridad  Referencia Perfil / Ribete (Perimeter Trim Kit) Medidas (A x B) Descripción  Salida del cable * Color Alfombra (tapete)**
440F-M1010BYNN 440F-T1010 500mm x 500mm

Alfombra de seguridad / Tapete de seguridad / Safety Mat





Dos cables de 4,5 m de 2 hilos, salen de las esquinas "B" Amarillo
440F-M1015BYNN 440F-T1015 500mm x 750mm
440F-M1020BYNN 440F-T1020 500mm x 1000mm
440F-M1030BYNN 440F-T1030 500mm x 1500mm
440F-M1515BYNN 440F-T1515 750mm x 750mm
440F-M1520BYNN 440F-T1520 750mm x 1000mm
440F-M1530BYNN 440F-T1530 750mm x 1500mm
440F-M2020BYNN 440F-T2020 1000mm x 1000mm
440F-M2025BYNN 440F-T2025 1000mm x 1250mm
440F-M2030BYNN 440F-T2030 1000mm x 1500mm
440F-M2036BYNN 440F-T1836 1000mm x 1800mm

* Consultar opciones de salida de cables más abajo.

** 2 colores a elegir (amarillo y negro):

 Color Código  Descripción
B Black (negro)
Y Yellow (Amarillo)



Notas IMPORTANTES:

- Para escoger los perfiles (ribetes/Trim) para la alfombra, asegúrese de que las dimensiones sean las mismas que las de la alfombra de seguridad. Puede seleccionar el ajuste estándar "T" o Canal "K" dependiendo de los cables que desea ejecutar debajo.

 - No se incluyen los controladores (relés de seguridad)

-  La longitud del lado A debe ser igual o menor que la longitud del lado B. La longitud máxima de A es de 1000 mm cuando la longitud de B es superior a 1500 mm. Ejemplos (A x B): 1000 x 1450; 1000 x 1500; 1000 x 1550; 1000 x 1800

Medidas disponibles lado A (150mm, 200mm, 250mm, 300mm, 350mm, 400mm, 450mm, 500mm, 550mm, 600mm, 650mm, 700mm, 750mm, 800mm,850mm, 900mm, 950mm, 1000mm)
Medidas disponibles lado B  (200mm, 250mm, 300mm, 350mm, 400mm, 450mm, 500mm, 550mm, 600mm, 650mm, 700mm, 750mm, 800mm, 850mm, 900mm, 950mm, 1000mm, 1050mm, 1100mm, 1150mm, 1200mm, 1250mm, 1300mm, 1350mm, 1400mm, 1450mm, 1500mm, 1550mm, 1600mm, 1650mm, 1700mm, 1750mm, 1800mm



OPCIONES DE SALIDA DE CABLE:

CÓDIGO DESCRIPCIÓN
K Ajuste del canal de cable
T Ajuste estandar



CÓDIGO IMAGEN

DESCRIPCIÓN

A

Dos cables de 2 hilos de 4,5 m, salen de las esquinas "A"



B

Dos cables de 2 hilos de 4,5 m, salida de las esquinas "B"



C

D

G

H

- Un cable de 9,1 m a 4 hilos. con conector macho M12, salida por arriba a la izquierda

- Un cable de 4 hilos de 9.1 m, sin conector, salida superior izquierda

- Un cable de 4 hilos de 9,1 m  con conector M12 macho, salida por arriba a la izquierda para usar con Caja Distribución 898D

- Un cable de 5 hilos de 9,1 m con conector macho M12, salida por arriba a la izquierda para usar con ArmorBlock Guard I / O

F

Un cable de 76 m de 4 hilos con conector macho M12, salida por arriba a la derecha





EJEMPLO DE CONFIGURACIÓN TAPETE DE SEGURIDAD MATGUARD



CONTROLADORES DISPONIBLES:

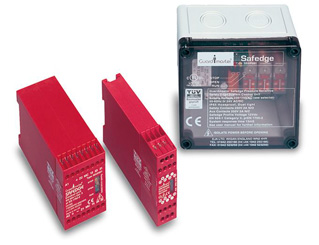

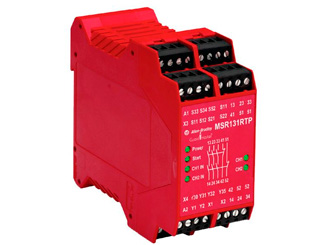

440R-S12R2: Relé de seguridad (Monitoring Safety Relay), para alfombra de seguridad Guardmaster,SI,Single Input,1 Dual Channel Universal Input, 1 N.C. Solid State Auxiliary Output

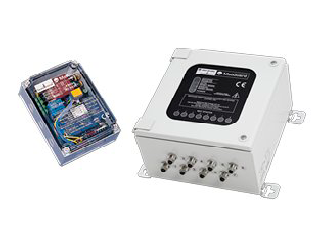

440F-C4000D : MatGuard control unit, DIN rail, 230/110V AC, 24V

440F-C4000P: MatGuard control unit, IP65 polycarbonate enclosure,230/110V AC, 24V AC/DC

440R-C23136: 230V AC , 3 N.O. safety, 2 N.C. aux, 2 solid state

440R-C23137: 115V AC , 3 N.O. safety, 2 N.C. aux, 2 solid state

440R-C23139: 24V AC/DC 3 N.O. safety, 2 N.C. aux, 2 solid state

440R-P23071: 24V DC, 2 N.O. safety, 1 N.C. Aux, 45mm Case

440R-P23073:  24V AC/DC , 2 N.O. safety, 1 N.C. aux, 45mm Case

440R-P23074: 110V AC , 2 N.O. safety, 1 N.C. aux, 45mm Case





DISPONIBILIDAD DE CONFIGURAR LA ALFOMBRA Y PERSONALIZARLA EN TAMAÑO Y FORMA:

Si la alfombra de seguridad que usted necesita no la encuentra en nuestra web, ruego se ponga en contacto con nosotros para ofrecerle otras opciones.
