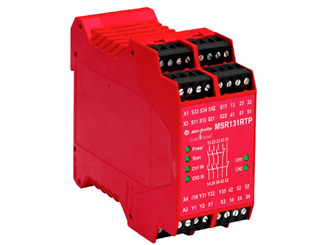

Relé de seguridad de función única MSR131RTP

Referencia: 440R-C23139, 440R-C23137, 440R-C23136, 440R-A23209

Marca: Allen Bradley

Relé de monitoreo de seguridad MSR131RTP (allen bradley)

El MSR131RTP es un relé de monitoreo de seguridad versátil. Puede conectarse en cuatro configuraciones diferentes de cableado de entrada: una normalmente cerrada., 2 normalmente cerradas, 2 conexiones PNP desde una barrera de seguridad (cortina de luz) o una alfombra de seguridad (tapete de seguridad) de cuatro cables. Cuando está conectado en los dos modos normalmente cerrados, el MSR131RTP verifica para determinar si hay fallos cruzados en las dos entradas. Cuando está conectado a las cortinas de luz, la cortina de luz debe realizar la detección de fallo cruzado.

El MSR131RTP tiene un restablecimiento manual monitoreado que puede aceptar un restablecimiento automático/manual o un restablecimiento manual monitoreado. Cuando se configura con un restablecimiento automático/manual (puentes en X1-X2 y X3-X4), el MSR131RTP puede tener los terminales de restablecimiento S33-S34 conectados en puente o puede convertirse en un restablecimiento manual no monitoreado, añadiendo un interruptor N.A. en el lazo de monitoreo (S33-S34). Cuando se configura con restablecimiento manual monitoreado, el MSR131RTP revisa el circuito de monitoreo de salida aplicando manualmente el interruptor de restablecimiento.

Las salidas incluyen tres salidas de seguridad normalmente abiertas, dos salidas auxiliares normalmente cerradas y dos salidas de estado sólido. Una salida de estado sólido indica que las entradas están cerradas. La segunda salida de estado sólido indica que las salidas de seguridad están activas.

Las salidas de seguridad tienen contactos internos independientes y redundantes para ayudar a garantizar la función de seguridad. La salida auxiliar es una salida que no es de seguridad, prevista para proporcionar una señal externa acerca del estado de las salidas de seguridad.

Características generales:

Categoría 4 según EN 954-1
Categoría de paro 0
Entradas de barrera de seguridad (cortina de luz), alfombra de seguridad (tapete de seguridad), paro de emergencia
Tres contactos de seguridad
Dos contactos auxiliares
Dos salidas de estado sólido
Monitoreo de fallo cruzado
Restablecimiento manual o monitoreado
Terminales extraíbles

SELECCIÓN DE PRODUCTOS (Activos 2022):

Referencia	Tipos de entrada de relé	Salidas de seguridad	Salidas auxiliares	Especifica si los terminales están fijos o extraíbles	Tipo de restablecimiento	Fuente de alimentación eléctrica
440R-C23139	1 N.C., 2 N.C., cortina de luz, y tapete de seguridad	3 N.A.	2 N.C., y 2 PNP, estado sólido	Extraíble (tornillo)	Manual monitoreado o Auto./Manual	24 VCA/CC
440R-C23139S				Extraíble (conexión por resorte)		24 VCA/CC
440R-C23137				Extraíble (tornillo)		115 VCA
440R-C23136				Extraíble (tornillo)		230 VCA
