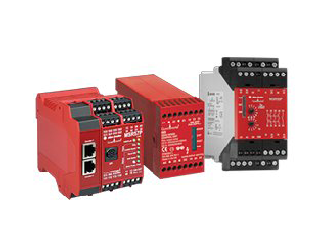

Relés mediante monitoreo de velocidad MSR57P y MSR55P

Referencia: 440R-S845AER-NNL

Marca: Allen Bradley

El relé de monitoreo de seguridad de velocidad MSR57P y MSR55P

Los relés de seguridad mediante monitorización de velocidad MSR57P están diseñados para aplicaciones de movimiento que requieren la interacción del personal durante la operación.

Los relés de seguridad mediante monitorización de velocidad MSR55P se usan para detección en reposo en motores monofásicos y trifásicos sin necesidad de sensores

Relés de seguridad mediante monitorización de velocidad MSR57P

Incluye seis salidas de seguridad de estado sólido normalmente abiertas y cuatro salidas auxiliares de estado sólido
Ofrece uno o dos encoders (seno/coseno y TTL)
Incluye ocho indicadores LED de diagnóstico
Proporciona puertos de configuración DPI
Proporciona carcasa para riel DIN de 67.5 mm
Incluye terminales extraíbles

Relés de seguridad mediante monitorización de velocidad MSR55P

Ofrece detección en reposo segura para motores monofásicos y trifásicos.
Sin necesidad de sensores externos.
Independiente de la dirección.
Detección de cables rotos
Proporciona carcasa de 45 mm.
Nivel de rendimiento (PL) e y categoría 4 de acuerdo con EN ISO 13849-1
Nivel requerido de SIL (SIL CL) 3 de acuerdo con IEC/EN 62061
Nivel de integridad de seguridad (SIL) 3 de acuerdo con IEC/EN 61508, IEC/EN 61511 y EN 61800-5-2

El relé de monitoreo de seguridad de velocidad MSR57P está diseñado para resolver aplicaciones de movimiento que requieren la interacción del personal durante la operación. Se conecta a cualquier variador y monitorea la velocidad usando los encoders actualmente instalados. El MSR57P se puede configurar para desbloquear la puerta de acceso sólo cuando la máquina está detenida o a una velocidad segura definida por el usuario. Si es necesario, el relé de monitoreo del seguridad puede monitorear un interruptor de habilitación para monitorear constantemente al personal mientras se encuentra en el área peligrosa. Otras funciones compatibles son la velocidad máxima segura y la detección de velocidad cero.

El MSR57P puede configurarse y monitorearse mediante dos métodos: Drive Explorer utilizando una PC y un dispositivo HIM estándar. Durante la configuración, el usuario puede establecer una variedad de parámetros según los requisitos específicos de su aplicación, incluido el tipo de dispositivos de entrada, cantidad, bloqueo de puerta y monitoreo, lo que habilita a los interruptores y a un modo de mantenimiento (velocidad segura).

El MSR57P puede adaptarse fácilmente a las instalaciones actuales con variadores estándares o variadores con la función de desactivación segura. El relé de seguridad utiliza salidas estándares para controlar la velocidad de los variadores pero utiliza salidas de seguridad para controlar las salidas del variador. La velocidad se determina utilizando un encoder. Este dispositivo puede monitorear los datos del encoder que ya se transmiten al variador, suponiendo que un encoder ya está instalado, o puede instalarse un encoder nuevo y conectarse solamente al MSR57P. Se necesitan dos encoders para las aplicaciones SIL 3, categoría 4, que no pueden excluir el deslizamiento ni la rotura del eje.

Este dispositivo también es compatible con aplicaciones con múltiples ejes. Durante la configuración, puede instalarse para ser el primer, segundo o último eje de la cadena. Esto es importante ya que los dispositivos de entrada estarán instalados en la primera unidad siempre que los dispositivos de salida estén conectados al último MSR57P de la cadena.

SELECCIÓN DE PRODUCTOS (Activos 2022):

Referencia	Tipos de entrada de relé	Salidas de seguridad	Salidas auxiliares	Especifica si los terminales están fijos o extraíbles	Tipo de restablecimiento	Fuente de alimentación eléctrica
440R-S845AER-NNL	5 x 1 N.C., 2 N.C., LC, 1 N.O. + 1 N.C.	6 N.A., estado sólido	4 N.A., estado sólido	Desmontable	Monitoreado manual o Auto./Manual	24 VCC
440R-S35013						230V AC 20 to 400mV
440R-S35015						115V AC 200mV to 4V
440R-S35012						115V AC 20 to 400mV
440R-S35014						24V DC 200mV to 4V
440R-S35016						230V AC 200mV to 4V
440R-S35011						24V DC 20mV to 400mV
