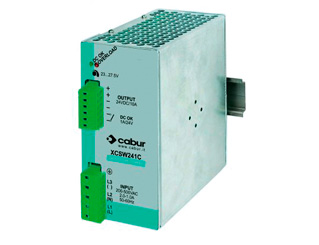

CSW241C (240w / 10A)

Referencia: CSW241C
Marca: Cabur
Reemplaza la XCSW240C, XCSG240C
Replaces XCSW240C, XCSG240C

Fuente de alimentación conmutada Universal Power 1-2-3-phase 185… 550 Vac & 270… 770 Vdc / 24 Vdc 10 A

Fuentes de alimentación conmutadas para guía DIN con entrada universal Universal Power, alimentación 185…550 Vac & 270…770 Vdc / 24 Vdc 10 A mono-bifásicas, para aplicaciones en automatización industrial y control de proceso. La tecnología del circuito de entrada los hace inmunes a las sobretensiones causadas por averías en las redes trifásicas con neutro, aumentando así la fiabilidad  de la aplicación.

Respecto a las fuentes de alimentación monofásicas, esta Serie ofrece una mayor fiabilidad en ambiente industrial.

La etapa de enrada usa componentes utilizados en las monofásicas. La posibilidad de funcionar de 185 a 550 Vca permite emplear estas fuentes de alimentación tanto en redes monofásicas 230V como en redes trifásicas 400V.

Usos aconsejados:

  • Aplicaciones para las que se requiere la máxima flexibilidad de uso en redes monofásicas o trifásicas
  • Aplicaciones en automatización industrial y control de proceso
  • Usos con cargas gravosas
  • Aplicaciones en automatización industrial

Características principales

  • Rendimiento elevado y excelente ventilación
  • Salida regulable y protegida contra la entrada de sobretensiones de la línea CC
  • Protección térmica
  • Protección contra cortocircuito y sobrecarga
  • Grado de protección contra contactos accedentales IP20 según IEC529
  • Medidas totales reducidas



SERIES UNIVERSAL POWER
Code XCSW241C
Type CSW241C
HS code 85044083, 85044083
INPUT TECHNICAL DATA
Input rated voltage 1-2-3x 230-400-500 Vac
Input voltage AC 185…550 Vac
Input voltage DC 270…770 Vdc
Frequency 47…63 Hz
Current consumption 2 A (230 Vac) / 1 A (400 Vac)
Inrush peak current 20 A
Power factor > 0.65
External protection on AC line MT: C-6 A / Fuse: T-6.3 A
OUTPUT TECHNICAL DATA
Output voltage range 24 Vdc ±1%
Output adjustable range 24…27.5 Vdc
Continuous current 10 A at 50°C
Overload limiting 15 A for >6 s
Short circuit peak current 38 A for 0.5 s
Ripple @ nominal ratings 100 mVpp
Hold up time 15 ms (230 Vac) / 100 ms (400 Vac)
Status indication LED "DC OK" / LED "Alarm"
Alarm contact dry contact, max. 1A
Parallel connection possible
Redundant parallel connection possible with external ORing diode
GENERAL TECHNICAL DATA
Efficiency 91% (230 Vac) / 92% (400 Vac)
Dissipated power 24 W (230 Vac) / 21 W (400 Vac)
Operating temperature range –20…+60°C (derating -3 W >50°C)
Input / output isolation 3 KVac / 60 s (SELV output)
Input / ground isolation 2 kVac / 60 s
Output / ground isolation 0.5 kVac / 60 s
Standard / approvals EN 60950-1
EMC Standard EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
Overvoltage category / pollution degree II / 2
Protection degree IP 20
Connection terminal 2.5 mm² / 2.5 mm²
Housing material aluminium
Dimensions (LxHxD) 55x130x115 mm
Approximate weight 1 kg
Mounting information vertical on a rail, 10 mm from adjacent components



(Disponible en otras tensiones de salida)

Ref. CSW241B (12V DC) 16-17A

Ref. CSW241DP (48V DC) 5A
