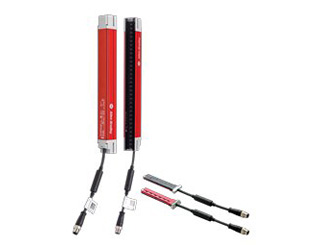

Barrera de seguridad GuardShield POC 450L

Referencia: 450L-E
Marca: Rockwell Automation

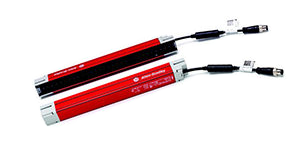

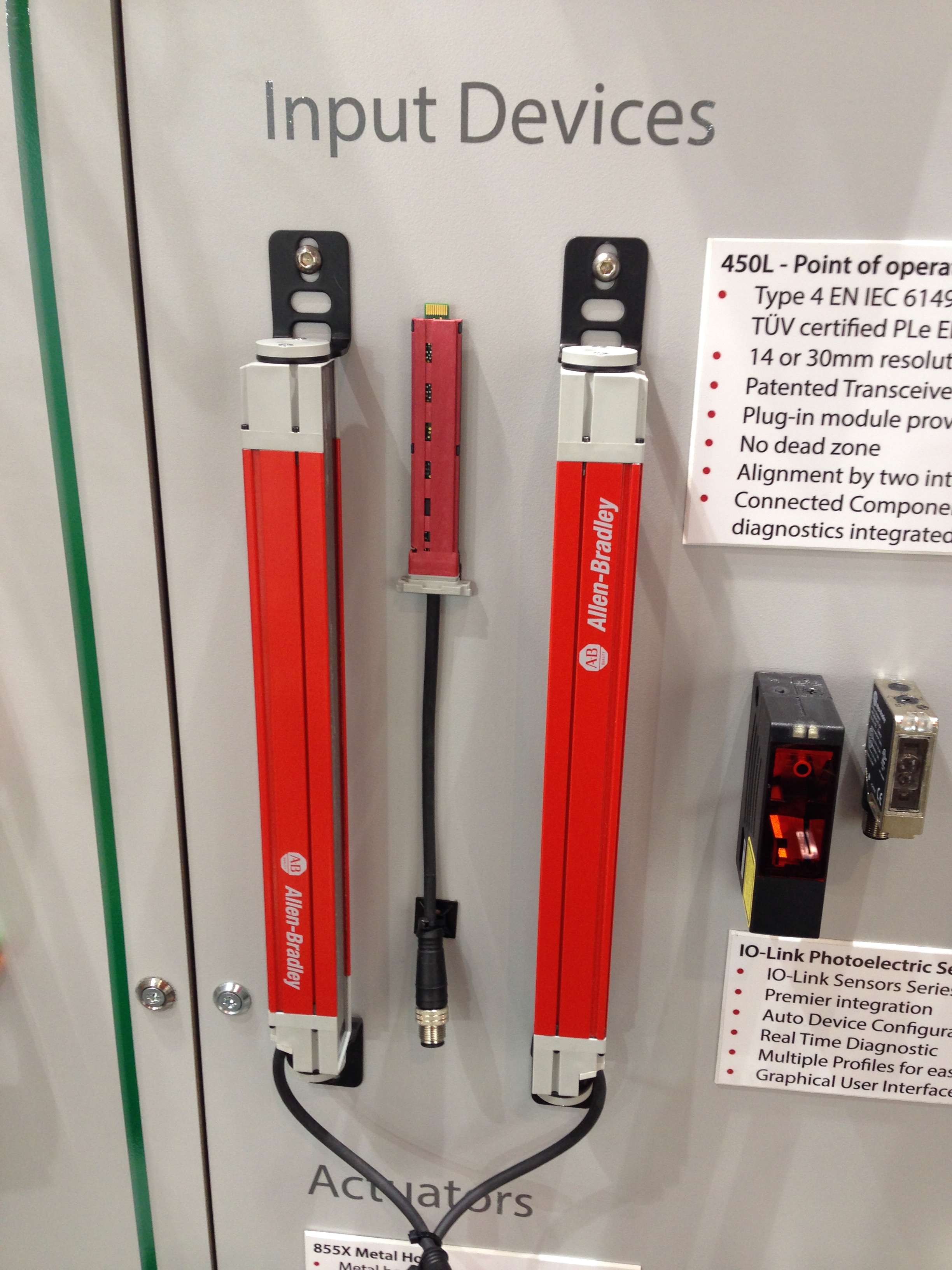

450L GuardShield POC tipo 4

Las cortinas de luz de seguridad GuardShield POC 450L son diferentes a las cortinas de luz de seguridad tradicionales, que se basan en unidades de transmisor y receptor separadas. La tecnología patentada permite que cada transceptor se use como transmisor o receptor a través de un innovador módulo enchufable.

El 450L-B es el modelo básico con funcionalidad de encendido / apagado.

El modelo avanzado 450L-E presenta alineación láser integrada, conexión en cascada, supresión y silenciamiento integrado.

Características generales 450L:

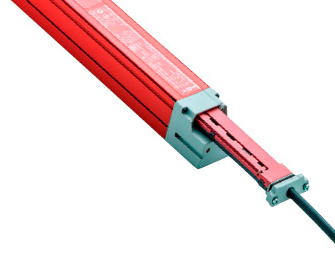

  • Incluye una tecnología patentada que permite usar cada transceiver como transmisor o receptor a través de un novedoso módulo enchufable (plug-in).
  • Incluye un campo activo de protección que detecta la longitud completa del transceiver.
  • Cuenta con un amplio rango de protección en alturas de 150 a 1,950 mm en incrementos de 150 mm.
  • Cuenta con un diseño de carcasa muy compacto 30 x 30 mm.
  • Proporciona una fácil configuración del modo de arranque, monitorización de dispositivos externos (EDM) y rango de exploración mediante interruptores DIP en los módulos enchufables.

Este innovador sistema de barrera de seguridad (cortina de luz) cuenta con tecnología patentada, que permite que cada transceptor se utilice como transmisor o receptor a través de un módulo plug-in innovador. Esta avanzada tecnología reduce enormemente las existencias y proporciona una solución de seguridad flexible y rentable.

Se utilizan en aplicaciones en las que una evaluación formal de riesgos ha determinado que el riesgo plantea un riesgo moderado o alto de lesión del operario.

Se ofrecen en varias longitudes desde 150 ... 1950 mm. En incrementos de 150 mm. Cada longitud está disponible en resolución 14mm (dedos) o 30mm (manos) con un conjunto básico de funciones de detección.



User manual 450L



SELECCIÓN DE PRODUCTOS 450L-E:

Transceptor resolución 14 mm (dedos). Rango de funcionamento (0,5…9 metros)

Transceptor resolución 30 mm (manos). Rango de funcionamento (0,9…16,2 metros)

Longitud del campo de protección Resolución 14 (dedos)Rango 0,5...4 metros
Resolución 30 (manos)Rango 0,9...6,5 metros)
150

450L-E4FL0150YD

450L-E4HL0150YD

300

450L-E4FL0300YD

450L-E4HL0300YD

450

450L-E4FL0450YD

450L-E4HL0450YD

600

450L-E4FL0600YD

450L-E4HL0600YD

750

450L-E4FL0750YD

450L-E4HL0750YD

900

450L-E4FL0900YD

450L-E4HL0900YD

1050

450L-E4FL1050YD

450L-E4HL1050YD

1200

450L-E4FL1200YD

450L-E4HL1200YD

1350

450L-E4FL1350YD

450L-E4HL1350YD
 1500

450L-E4FL1500YD

450L-E4HL1500YD

1650

450L-E4FL1650YD

450L-E4HL1650YD

1800

450L-E4FL1800YD

450L-E4HL1800YD

1950

450L-E4FL1950YD

450L-E4HL1950YD

Plug-ins 450L:

Referencia Descripción
450L-APR-ON-5 Módulo enchufable Receptor básico 5 pines M12
450L-APR-ED-8  Módulo enchufable Receptor con EDM e input de start 8 pines

450L-APR-BL-5



Módulo enchufable Receptor con función Blanking 5 pines



450L-APR-MU-8



Módulo enchufable Receptor con función Blanking/Muting 2 sensores 8 pines

450L-APC-IO-8

Módulo enchufable parte superior para cascada/Muting 4 sensores

450L-APT-PW-5  Módulo enchufable Emisor 5 pines
450L-APT-PW-8  Módulo enchufable Emisor 8 pines
450L-APU-UN-8 Módulo enchufable Universal 8 pines (configurable como emisor o receptor)




Cables de conexión, sin blindaje, color negro

Referencia

Descripción

889D-F5BC-5*

Cable de 5 pines con 5 metros

889D-F8AB-5*

Cable de 8 pines con 5 metros (otros distancias disponibles: 2,10,15,20,30 mts)

Longitudes disponibles 2,5,10,15,20,30 metros, el último dígito de la ref. indica la longitud del cable

Referencia

Descripción

440R-S12R2

Relé de seguridad GSR

Accesorios opcionales:

Referencia Descripción Imagen
450L-AD-OID Disposito Interface óptico ( Incluye el cable USB )
1485A-M12

Tapon para último Transceptoren cascada del lado emisor


898D-81CU-DM

Terminación para último Transceptoren cascada del lado receptor


42EF-P2MPB-F4

Detector de presencia retrofleflectivo





Para construir un sistema necesitamos…

1. Dos unidades transceptores con la resolución y altura requerida
2. Un módulo enchufable transmisor de 5, 8 pines o Universal
3. Un módulo enchufable receptor según la funcionalidad deseada (On/OFF, reset o EDM, Blanking, Muting o en cascada)
    3.1 Si se elije función de muting con 4 detectores, un módulo enchufable para la parte superior del receptor
    3.2 Si se elije función de cascada, módulo enchufable para la parte superior de todos los receptores y todos los emisores, y en el extremo un tapón y una clavija para los conectores
4. Dos cables con la longitud necesaria y el número de pines de acuerdo con los transceptores
5. Un relé de seguridad si usamos el módulo enchufable receptor básico



OPCIÓN DE ESPEJO DE ESQUINA PARA PROTECCIÓN DE MÚLTIPLES CARAS (Espejos de vidrio especialmente construidos para la protección de dos caras y tres lados) Consulte el "User manual" (pag. 37).
