Serie 45AST De Área

Referencia: 45AST
Marca: Allen Bradley

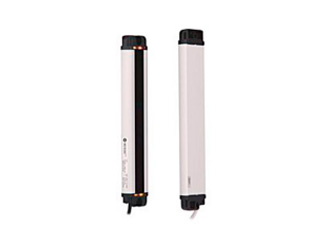

Sensores fotoeléctricos de matriz de luces de área 45AST

Son pantallas de luz compactas, fáciles de usar y no de seguridad para aplicaciones de ensamblaje y detección de piezas pequeñas.

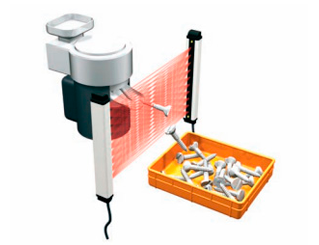

El 45AST usa tecnología de escán bidimensional para detectar un objeto sin importar su orientación. Esto es ideal para la detección y el conteo de piezas que son expulsadas de una máquina

Los dispositivos 45AST son matrices de luces discretas con salidas de activado/desactivado simples. Estos productos pueden detectar un producto en cualquier lugar dentro del área de detección de la matriz.

Click to enlarge - 45AST SnsgMode

Características generales:

  • Salida PNP o NPN
  • Resolución mínima de objeto de 11 mm a 17 mm
  • Rangos de detección de hasta 2.5 m
  • Tiempo de respuesta rápida (hasta de 4 ms)
  • Los haces de detección diagonal permiten que el dispositivo 45AST detecte un objeto perpendicular a las matrices
  • Perfil del envolvente de 34 x 14.5 mm

SELECCIÓN DE PRODUCTOS:

                Referencia Rango de detección (m) Altura de detección (mm) Resolución (mm) Tipo de salida

45AST-1JNB1-F4

0.5… 2 m  50 15  NPN

45AST-1JPB1-F4

15  PNP

45AST-1JNB2-F4

0.15…0.8 m 100   11  NPN

45AST-1JPB2-F4

11  PNP

45AST-1JNB3-F4

0.5…2.5 m  100 13  NPN

45AST-1JPB3-F4

13  PNP

45AST-1JNB4-F4

0.15…0.8 m  150 17 NPN

45AST-1JPB4-F4

17 PNP

 (cable recomendado 889D-F4AC-2)
