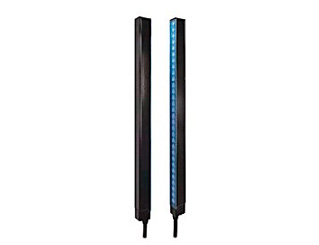

Sensor de medición 45MLA

Utiliza una matriz de parejas de sensores fotoeléctricos de haz transmitido para detectar y medir objetos.

El envolvente de la matriz es sumamente compacto, lo cual permite una fácil instalación en una amplia gama de aplicaciones. Los 45MLA vienen como parejas de haz transmitido; las matrices de emisor y recepción incluidas. El sistema requiere un controlador 45MLA de Allen‐Bradley, el cual debe pedirse por separado. Hay tres versiones del controlador disponibles (E/S, RS485, CAN), cada una de las cuales ofrece una plataforma de comunicación diferente que puede seleccionarse para funcionar con una gama de PC. El controlador acciona los elementos fotoeléctricos en el emisor y lee la información del haz del receptor. El uso de este controlador externo ofrece flexibilidad para configurar hasta cuatro zonas de detección separadas con salidas independientes, o la comunicación de estado de haz individual mediante protocolos en serie. Además, el 45MLA también puede personalizarse para detección de voladizos y exceso de altura.

Especificaciones:

- Capacidad de medición de altura.

- Envolvente de matriz de perfil delgado.

- Margen de operación largo, 4 m (13 pies).

- Tiempo de reacción breve y velocidad de medición.

- Estado de haz individual disponible mediante el controlador (modelos de comunicación en serie solamente)

Características generales:

• Alturas de detección desde 300 a 1200mm

• Rango de detección de hasta 4 m

• Detecta objetos sin importar la posición en el campo de detección

• Detecta objetivos con separaciones o espacios

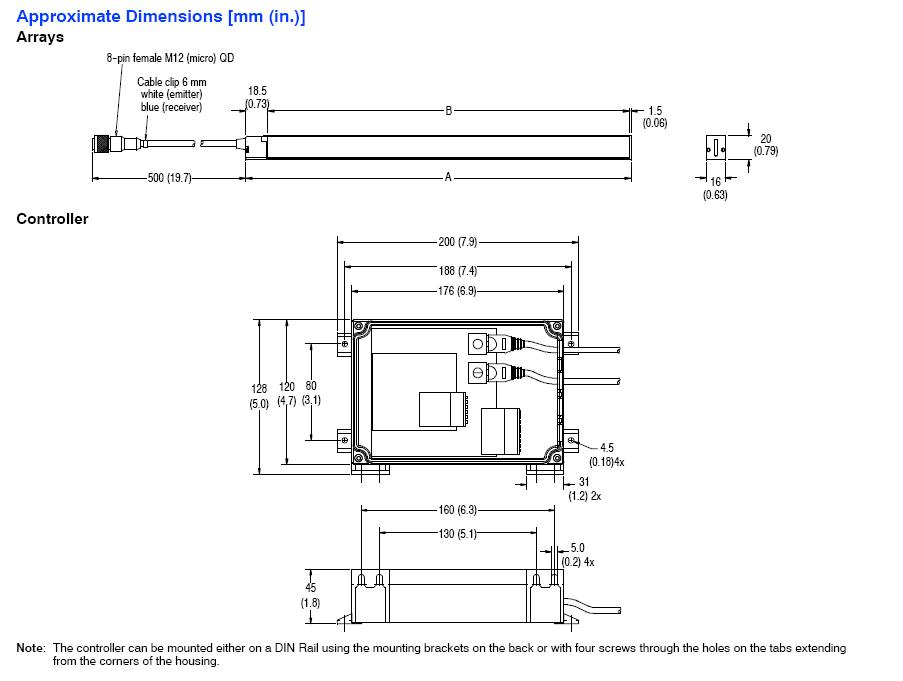

• Perfil de envolvente delgado de 15 x 20 mm

• Separación del haz de 10 mm o 25 mm

• Opción en cascada para aplicaciones X-Y

• Grado de protección: IP54

• Tensión de alimentación 24VDC

• Homologaciones: CE, CSA

• “Sistema de tres cajas” – las matrices de emisor y receptor están conectadas a un controlador separado

• Las opciones de conexión incluyen salidas análogas, múltiples salidas discretas configurables o comunicación mediante mensajes ASCII por RS485 o CAN

• El estado del haz individual también puede transmitirse, lo cual permite que la unidad detecte la posición de espacios, separaciones u orificios (de más de 18 mm/0.7 pulg.) en el producto

 EJEMPLOS DE APLICACIÓN:

1 - Usando resultados de haz individual

• El controlador 45MLA RS-485 tiene capacidad para comunicar resultados de haz individual mediante RS-485

• La información sobre estado de haz puede ser recolectada con un PLC MicroLogix™

• La matriz de luces determina el nivel de la parte superior e inferior de la parte, junto con la posición de cualquier separación o espacios

• El sistema activa o desactiva las boquillas de pintura correspondientes para ahorrar pintura y energía

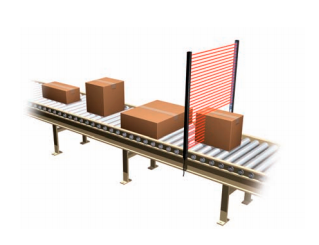

2 - Medición de altura de caja

• El 45MLA detecta la altura de las cajas que se desplazan por una línea de transportador

• Cuatro alturas de cajas diferentes corresponden a cuatro zonas de detección diferentes que el usuario puede enseñar individualmente (modelo controlador de E/S)

• Cada zona de detección tiene su propia salida discreta individual, la cual puede conectarse a un PLC para clasificar los diferentes tamaños de cajas
