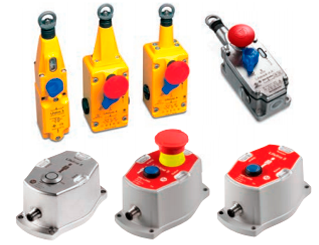

Interruptores accionados por cable 440E

Referencia: 440E
Marca: Allen Bradley

Interruptores accionados por cable:

Los interruptores accionados por cable tienen un cable de acero conectado a interruptores de enclavamiento. Si se tira del cable en cualquier dirección desde cualquier punto de su longitud, el interruptor se disparará para interrumpir la energía de la máquina. Seleccione entre nuestro sistema tensionador de cuerda (LRTS) Lifeline™, el dispositivo de paro de emergencia accionado por cable (cuerda) Lifeline 3, el sistema accionado por cable/botón pulsador Lifeline 4 y nuestro sistema accionado por cable/botón pulsador de acero inoxidable Lifeline 4.

Características generales:

  • Interruptores con tramo de hasta 98 pies (30 m)
  • Montaje y operación universales
  • Enclavamiento del interruptor con cable tenso y huelgo de cable
  • Indicador de estado del cable en la tapa de interruptor
  • La fijación estándar del sector se centra en DIN/EN 50041
  • Estilos de desconexión rápida disponibles




SELECCIÓN DE PRODUCTOS:

Interruptores accionados por cable Lifeline 3

Los interruptores accionados por cable Lifeline™ 3 son dispositivos de paro de emergencia accionados por cable (cuerda) diseñados para cumplir con los estrictos requisitos de ISO 13850 (Seguridad de la maquinaria: equipos de paro de emergencia). El sistema Lifeline 3 se puede instalar a lo largo o alrededor de maquinaria no estándar y proporciona acceso constante al mecanismo de paro de emergencia.

Instrucciones de Instalación

 Características generales:
  • Interruptores con tramo de hasta 30 m
  • Montaje y operación universales
  • Enclavamiento del interruptor con cable tenso y huelgo de cable
  • Indicador de estado del cable en la tapa de interruptor
  • La fijación estándar del sector se centra en DIN/EN 50041
  • Estilos de desconexión rápida disponibles
Referencias: Descripción
440E-D13120 Interruptor de cordón,Lifeline 3,No Special Features,2 N.C. Seguridad, N.o 2 Aux,2 N.C. Safety Contacts,rotura Antes de hacer,2 N.O. Auxillary Contacts,Hasta 30m Span,M20 Conduit, 1/2in. Adptr NPT,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13124 Interruptor de cordón,Lifeline 3,No Special Features,3 N.C. Seguridad, 1 N.o Aux,rotura Antes de hacer,3 N.C. Safety Contacts,1 N.O. Auxillary Contact,Hasta 30m Span,12 pines M23 Estilo QD,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13118 Interruptor de cordón,Lifeline 3,No Special Features,2 N.C. Seguridad, N.o 2 Aux,2 N.C. Safety Contacts,rotura Antes de hacer,2 N.O. Auxillary Contacts,Hasta 30m Span,M20 Conduit,Emergency Stop Device,Aleación Die Cast (Amarillo)
440A-A17101 Esquina interior Polea,Interruptor de cordón,Acero dulce cincado,Esquina exterior OD 16 mm,Kc
440A-A17102 Esquina exterior de la polea,Interruptor de cordón,Acero dulce cincado,Esquina exterior OD 38 mm,Kc
440E-D2NNNYS Interruptor de cordón,Lifeline 3,No Special Features,2 N.C. Seguridad,2 N.C. Safety Contacts,No Auxillary Contacts,Hasta 30m Span,Emergency Stop Device,5-pin Micro QD Safety I/O,Aleación Die Cast (Amarillo)
440E-D13114 Interruptor de cordón,Lifeline 3,No Special Features,3 N.C. Seguridad, 1 N.o Aux,rotura Antes de hacer,3 N.C. Safety Contacts,1 N.O. Auxillary Contact,Hasta 30m Span,M20 Conduit, 1/2in. Adptr NPT,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13112 Interruptor de cordón,Lifeline 3,No Special Features,3 N.C. Seguridad, 1 N.o Aux,rotura Antes de hacer,3 N.C. Safety Contacts,1 N.O. Auxillary Contact,Hasta 30m Span,M20 Conduit,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13132 Interruptor de cordón,Lifeline 3,No Special Features,2 N.C. Seguridad, N.o 2 Aux,2 N.C. Safety Contacts,rotura Antes de hacer,2 N.O. Auxillary Contacts,Hasta 30m Span,12 pines M23 Estilo QD,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D21BNYH Interruptor de cordón,Lifeline 3,No Special Features,2 N.C. Seguridad, N.o 2 Aux,rotura Antes de hacer,Hasta 30m Span,12 pines M23 Estilo QD,Aleación Die Cast (Amarillo)
440E-D13118 Interruptor de cordón,Lifeline 3,No Special Features,2 N.C. Seguridad, N.o 2 Aux,2 N.C. Safety Contacts,rotura Antes de hacer,2 N.O. Auxillary Contacts,Hasta 30m Span,M20 Conduit,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13112 Interruptor de cordón,Lifeline 3,No Special Features,3 N.C. Seguridad, 1 N.o Aux,rotura Antes de hacer,3 N.C. Safety Contacts,1 N.O. Auxillary Contact,Hasta 30m Span,M20 Conduit,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13120 440E Lifeline Emergency Cable Pull Switches - Lifeline 3 (< 30 meter span), 1/2 in NPT, 2 N.C. Safety & 2 N.O. Aux Contacts, 1/2 in NPT
440E-D13124 440E Lifeline Emergency Cable Pull Switches - Lifeline 3 (< 30 meter span), 12-Pin M23, 3 N.C. Safety & 1 N.O. Aux Contacts, 12-Pin M23
440E-D13114 Interruptor de cordón,Lifeline 3,No Special Features,3 N.C. Seguridad, 1 N.o Aux,rotura Antes de hacer,3 N.C. Safety Contacts,1 N.O. Auxillary Contact,Hasta 30m Span,M20 Conduit, 1/2in. Adptr NPT,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13100 440E Lifeline Emergency Cable Pull Switches - Lifeline 3 (< 30 meter span), M20 Conduit, 2 N.C. Safety & 1 N.O. Aux Contact, M20 Conduit
440E-D13106 440E Lifeline Emergency Cable Pull Switches - Lifeline 3 (< 30 meter span), M20 Conduit, 4 N.C. Safety Contacts , M20 Conduit
440E-D13132 440E Lifeline Emergency Cable Pull Switches - Lifeline 3 (< 30 meter span), 12-Pin M23, 2 N.C. Safety & 1 N.O. Aux Contact, 12-Pin M23
440E-D13136 Interruptor de cordón,Lifeline 3,No Special Features,4 N.C. Seguridad,4 N.C. Safety Contacts,No Auxillary Contacts,Hasta 30m Span,12 pines M23 Estilo QD,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13136 Interruptor de cordón,Lifeline 3,No Special Features,4 N.C. Seguridad,4 N.C. Safety Contacts,No Auxillary Contacts,Hasta 30m Span,12 pines M23 Estilo QD,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13100 Interruptor de cordón,Lifeline 3,No Special Features,2 N.C. Seguridad, 1 N.o Aux,2 N.C. Safety Contacts,rotura Antes de hacer,1 N.O. Auxillary Contact,Hasta 30m Span,M20 Conduit,Emergency Stop Device,Aleación Die Cast (Amarillo)
440E-D13106 Interruptor de cordón,Lifeline 3,No Special Features,4 N.C. Seguridad,4 N.C. Safety Contacts,No Auxillary Contacts,Hasta 30m Span,M20 Conduit,Emergency Stop Device,Aleación Die Cast (Amarillo)

Interruptores accionados por cable Lifeline 4

Los interruptores accionados por cable Lifeline™ 4 se pueden instalar a lo largo o alrededor de una maquinaria no estándar, tal como transportadores, y proporcionan acceso constante al mecanismo de paro de emergencia. El sistema incluye un indicador de estado de la cuerda y un botón de paro de emergencia montado en la tapa del interruptor. Este interruptor también está disponible en acero inoxidable 316 y es apto para aplicaciones de uso externo que tienen requisitos de higiene y otras situaciones en que se requiere un nivel de resistencia a la corrosión.

Instrucciones de instalación

 Características generales:
  • Proporciona tramo de interruptor de 75 a 125 m
  • Incluye montaje y operación universales
  • Incluye botón de paro de emergencia montado en la tapa diseñado para cumplir con ISO 850
  • Proporciona enclavamiento del interruptor con cable tenso y huelgo de cable
  • Incluye indicador de estado del cable en la tapa del interruptor
  • Ofrece versión de acero inoxidable 316

Interruptores accionados por cable Lifeline 5

Los interruptores accionados por cable Lifeline™ 5 son soluciones basadas en microprocesador que brindan diagnóstico y características avanzadas pensadas para incrementar la seguridad y optimizar la productividad. Además, ofrecen características y funciones que simplifican la configuración y permiten que la resolución de problemas y el mantenimiento sean más eficientes. Nuestros interruptores Lifeline 5 pueden implementarse en distintas aplicaciones, desde el manejo de materiales general hasta en ambientes difíciles de alimentos y bebidas.

Instrucciones de instalación

 Características generales:



    • Incluye un sistema electrónico de monitoreo por cable que controla la extensión del cable y compensa la expansión térmica.
    • Ofrece envolventes de acero inoxidable resistente (IP69K) o aluminio fundido (IP66) con un botón de paro de emergencia opcional.
    • Admite cables de hasta 100 m (328 pies) de longitud.
    • Brinda un amplio rango de temperatura operativa de -20 °C a 75 °C (-4 °F a 167 °F).
    • Ofrece indicadores LED de estado operativo (visibles desde 270º) que diagnostican la configuración de la tensión y los interruptores.
    • Incluye un conector M12 de cinco pines que brinda conexión directa o un conector M12 de 8 pines para conexión en serie, y al mismo tiempo brinda el más alto nivel de seguridad.


Sistema tensionador de cuerda Lifeline

El sistema tensionador de cuerda Lifeline (LRTS) Boletín 440E es un sistema tensionador de cable (cuerda) único que permite una instalación más rápida de sistemas accionados por cable. El LRTS también se puede usar para aplicaciones distintas de sistemas de paro de emergencia accionados por cable.

Instrucciones de instalación

 Características generales:
  • Exclusivo sistema de sujetacables
  • Se puede instalar y poner en marcha aproximadamente en tres minutos
  • Instalación sencilla sin necesidad de herramientas especiales
  • Hasta 300 mm de ajuste de cable
  • El cable ingresa de manera ordenada a los sujetacables
