Interruptores a pedal METÁLICOS FD- Elektra-Tailfingen

Referencia: FD y FDC
Marca: Elektra - Tailfingen

Los interruptores a pedal son interruptores o conmutadores accionados mediante el pie.

Características generales:

  • El material de la serie FD es de aluminio.
  • Intensidad nominal térmica (Ith) = 25 A.
  • Fabricados en aluminio inyectado y termoplástico resistente al choque.
  • Endurancia mecánica 1 millón de maniobras
  • Fabricados según normas EN 60 204, EN 60 947 y VDE 0113
  • Grado de protección IP-65

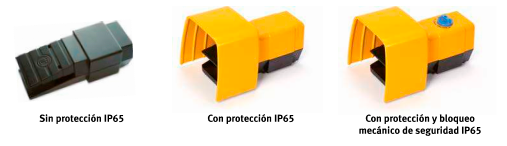

OPCIONES:

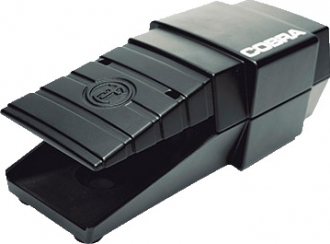

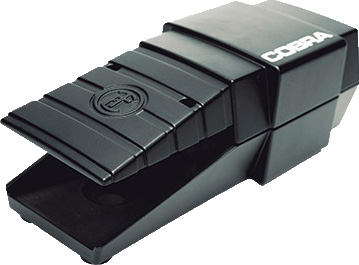

- Sin protección IP65

- Con protección IP65

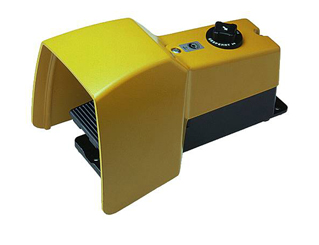

- Con protección y bloqueo mecánico de seguridad IP65



En esta serie podemos encontrar dos tipos de pedales, de IMPULSIÓN y PASO A PASO:

  • PASO A PASO: al pulsar el pedal, el aparato efectúa una maniobra y queda en reposo. Cuando volvamos a pulsar el pedal se ejecutará una nueva maniobra y así sucesivamente.
  • IMPULSIÓN: el pedal tiene dos estados, de reposo y activado. Al pulsar el pedal el aparato pasa al estado activado y sigue en él mientras sigamos pulsando. Al levantar el pie se vuelve al estado de reposo.

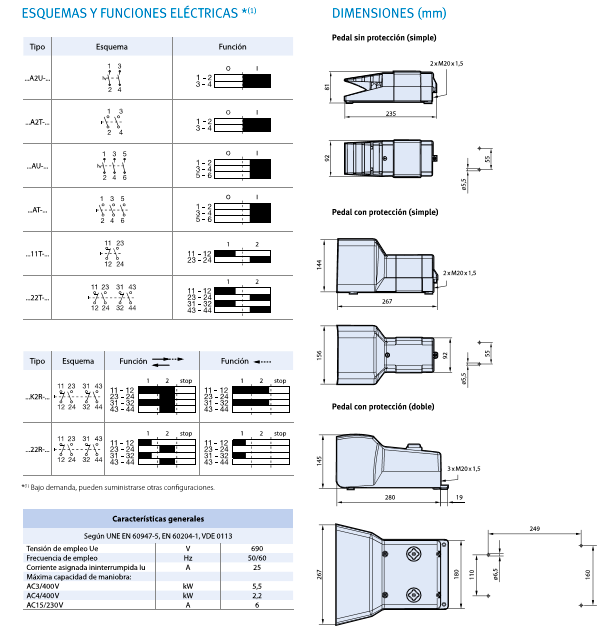

SELECCIÓN DE PRODUCTOS:

SERIE ZB | INTERRUPTORSE A PEDAL METÁLICOS (FD - Fabricados en aluminio inyectado)


Pedales simples

  Sin protección Con protección Con protección y bloqueo mecánico de seguridad
Esquema Referencia Referencia Referencia
Interruptor bipolar
Paso a paso FD-A2U-G (ZB-305059) FD-A2U-GU (ZB-314494) -
Impulsión FD-A2T-G (ZB-305061)

FD-A2T-GU (ZB-314327)

-
Interruptor tripolar
Paso a paso FD-AU-G (ZB-305060)

FD-AU-GU (ZB-314326)

-
Impulsión FD-AT-G (ZB-305062)

FD-AT-GU (ZB-314326)

-
Conmutador 1NA/1NC
Impulsión

FD-11T-G (ZB-305066)

 FD-11T-GU (ZB-314316)

-
Conmutador 2NA/2NC
Impulsión

FD-22T-G (ZB-305066)

FD-22T-GU (ZB-314645)

FD-K2R-GU (ZB-314645)

FD-22R-GU (ZB-314643)



Sin protección y regulación electrónica mediante potenciómetro
Esquema Referencia
10,0 kΩ (0,2 w) FP-10KLIN-G (ZB-307290)
Potenciómetro + Micro FD-FPA1 (ZB-307088)

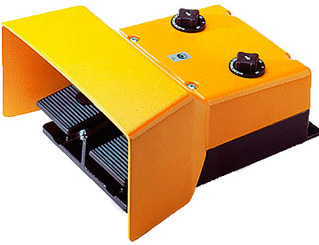

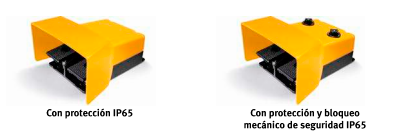

Pedales dobles

    Con protección Con protección y bloqueo mecánico de seguridad
Esquema Tipo Referencia Referencia
Conmutador 1NA/1NC+1NA/1NC Impulsión FD-11T/11T-GU (ZB-31991015) -
Conmutador 2NA/2NC+2NA/2NC Impulsión FD-22T/22T-GU (ZB-31991038) -
Conmutador 2NA/1NC+2NA/1NC Impulsión - FD-K2R/K2R-GU (ZB-31990860)
Conmutador 2NA/2NC+2NA+2NC Impulsión - FD-22R/22R-GU (ZB-304787)
