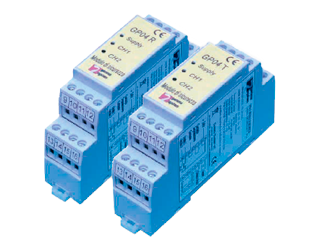

Relé GSGP04T (24VDC) - 4 Hilos

Referencia: GSGP04T
Marca: Gamma System

Módulo Supervisor para Alfombra, Borde y Bumper, Cat.III- PL e, Alimentación 24VDC, 2 salidas OSSD

Principales características técnicas:

  • Tensión de alimentación: 24 V CC ± 10%
  • Corriente absorbida: 15 mA
  • Entrada: - 2 hilos 8,2 KO (versión GP04 R)
  • 4 hilos (versión GP04 T)
  • Salida: 2 canales estáticos OSSD
  • Tipo de fuente (PNP) 24 VCC 0,4 A
  • Salida auxiliar NO de seguridad: 1 contacto NA
  • 30 VCC - 0,5 A / 125 VCA 0,2 A
  • Reset: manual / automático: seleccionable
  • Medidas: L = 22,5 x H = 98 x P = 57 mm para montaje en carril DIN
  • IP20
  • Normas : EN ISO 13849-1: 2016; EN-ISO 13856-1-2-3: 2013
  • Categoría de seguridad: Cat. 3 PL e
  • Temperatura de funcionamiento: de -1O + 55 ° C





Las Salidas OSSD se pueden conectar directamente a la entrada del PLC de seguridad o electroválvulas oa relés /contactores del control lógico de la máquina de seguridad.

Para ambos módulos es posible seleccionar el funcionamiento en manual o modo de reinicio automático mediante la conexión directa adecuada en el tablero de terminales.

Está disponible y una salida NC de seguridad (contacto NA) para señalización que se cerrará cuando ambas salidas de seguridad estén activo.

Dispone de señalización LED para indicar:

  • Si la fuente de alimentación encendida
  • Canal de salida de seguridad 1 activo (sensor not engaged)
  • Canal de salida de seguridad 2 activo (sensor not engaged).

---

Main technical features:

  • Power supply : 24 VDC ±10%
  • Current consumption : 15 mA
  • Input: - 2 wires 8,2 KΏ (version GP04 R)
  • 4 wires (version GP04 T)
  • Output: 2 OSSD static channel, referred to the common
  • Power, type Source (PNP) 24 VDC 0,4 A
  • NON-safety auxiliary output: 1 contact NO
  • 30 VDC 0,5 A / 125 VAC 0,2 A
  • Manual / Automatic RESET command : selectable
  • By appropriate connection into terminal board
  • IP20 fireproof Dimension
  • L=22,5 H=98 P=57 mm DIN mounting;
  • Reference standard: EN ISO 13849-1;
  • EN ISO 13856-1-2-3:2013
  • Safety category : Cat 3 PL e
  • Working temperature : from -10 to +55 °C

The new Gamma System safety control units allow the control of 4-wire sensor (GP04 T) or a 2-wire resistive sensor of 8,2KOhm (GP04 R) presenting 2 OSSD Source static channels (PNP) at the output.
The static outputs can be directly connected to the OSSD input of the safety PLC or solenoid valves or to relays /contactors of the safety machine logic control.

For both modules it is possible to select operation in manual or automatic reset mode by appropriate direct connection into terminal board.
Is available and a non-safety output (NO contact) for signalling that will close when both safety output are active.

There are signalling LED’s to indicate:
- Power supply ON
- Safety output channel 1 active (sensor not engaged)
- Safety output channel 2 active (sensor not engaged)
