NST-2004F (8-36VDC) - Ref. 42010205

Referencia: 42010205
Marca: Duelco

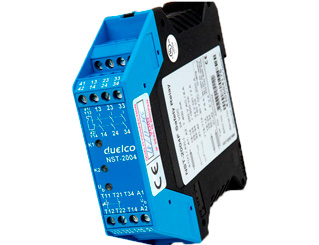

Relé multifuncional NST-2004F 8-36VDC

Uno de los relés más comunes en nuestro rango de relés de seguridad. Adecuado para la mayoría de las aplicaciones, como interruptores, cortinas de luz y contactos magnéticos. Transistor de salida para PLC-monitoreo.

Características técnicas:

Relé multifuncional NST-2004F

  • Categoria 4 EN 954-1/ PL e EN ISO 13849-1
  • 3 contactos NA de seguridad, AC1: 230 VAC / 6 A; DC1: 24V / 6 A
  • 1 salida transistor 5-30 VDC (max. 20 mA) o 1 contacto NC 24VDC/2 A (seleccionable mediante puente interno)
  • Con funcionamiento a dos canales y rearme manual monitorizado, la limitación de corriente en el circuito de parada de emergencia es < 70mA.
  • Con funcionamiento a dos canales y rearme manual / automático, la limitación de corriente en el circuito de parada de emergencia es < 420 mA.
  • Tension de alimentación: 8-36VDC
  • Carcasa estrecha de 22,5 mm con terminales fijos
  • Indicador LED para alimentación y estado de las salidas K1 y K2
  • Cumple con MD, EMC, LVD (98/37/EC, 89/336/EEC y 93/68/EEC)
  • PL e



  • Aplicación:

    Certificación:









 -----------

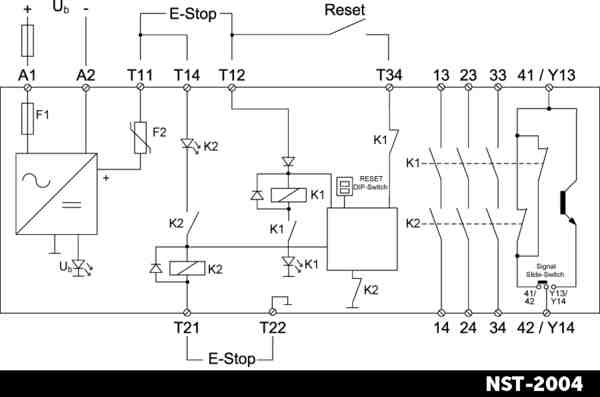

Emergency STOP relay NST-2004

- Status-/fault indication via LEDs

- 3 NO safety outputs

- 1 transistor output or 1 NC contact

- Short circuit monitoring

- Suitable for light curtain applications



What can Duelco emergency stop relay NST-2004 offer you?

- Simplicity - Fast and easy installation via user friendly connection examples.

- Cat. 4 safety level with 3 NO duplicated output contacts.

- Status-/fault indication. LEDs for indication of the status of the internal relays, the outputs and the supply. The LED signalling can reduce trouble shooting time.

- 8-36VDC version suitable for trucks, loaders, cranes and various construction machines.



Technical facilities regarding safety requirements:

- Forced contacts

- Doubling of output contacts

- Internal / external redundancy (for two-pole E-stop)

- Manual, automatic or manual monitored reset (DIP-switch selection)



User’s advantages:

- Performace level e acc. to EN ISO 13849-1, cat. 4

- STOP category 0

- 3 NO contacts, AC1: 230 V AC / 6A ; DC1: 24V / 6A

- 2-channel operation with short circuit protection

- 1-channel operation

- Voltage versions: 24VDC, 230VAC and 8-36VDC

- No requirements concerning simultaneity between CH1 and CH2

- 22,5 mm slimline housing

- LED indication of supply + output status of K1, K2

- Complies with MD, EMC, LVD (98/37/EC, 89/336/EEC & 93/68/EEC)
