PCB3/P-NE

Referencia: PCB3/P-NE
Marca: Star Automation

MANDO BIMANUAL NEUMÁTICO PCB3/P-NE - MANDO A DOS MANOS - BOTONERA DE MANDO - CONSOLA BIMANUAL

Los mando bimanuales Neumáticos se utilizan en los casos en los que, para poder poner en marcha un equipo accionado neumáticamente, el operario está obligado a retirar las manos de la zona de trabajo peligrosa. Esta acción evita los riesgos al exigir una acción casi simultanea o con un mínimo desfase del operario sobre los mandos manuales de accionamiento.

DESCRIPCIÓN GENERAL PCB3®

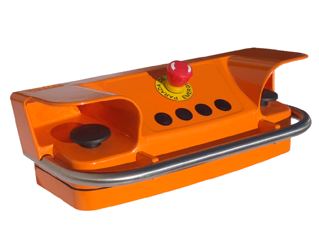

  • Carcasa superior en fundición de aluminio con tapas de protección sobre cada uno de los pulsadores del mando a dos manos.
  • Disponible con taladros de reserva de Ø22,5 mm para pulsadores adicionales (ver lista de referencias).
  • Tubo frontal ergonómico de Ø20 mm fabricado en acero inoxidable pulido para facilitar el accionamiento de los pulsadores desde diferentes posiciones.

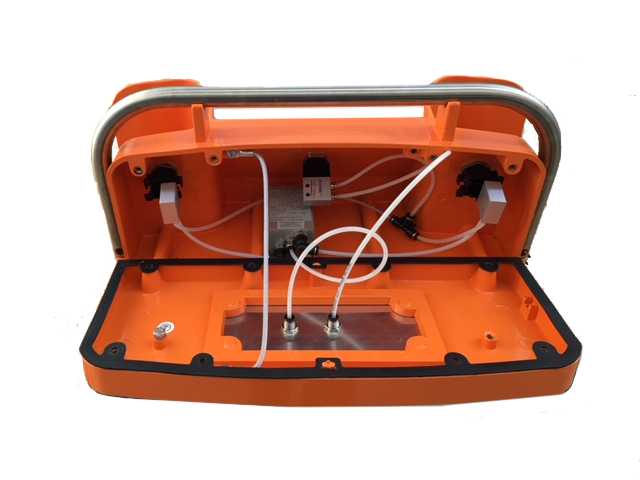

  • Base inferior en fundición de aluminio con escotadura central de 200x90 mm, junta tórica y tapa para la salida de cables.
  • Adaptación directa sobre el pie PRB05.
  • Junta de caucho de 2 mm entre la carcasa superior y la base inferior para la protección de los circuitos de polvo, aceites y proyecciones de agua.
  • Grado de protección IP65 con pulsadores de origen. Peso del conjunto 5Kg.
  • Pintura estándar naranja RAL 2003 (otras versiones bajo demanda)

PCB3/P-NE (Neumático)

Características técnicas:

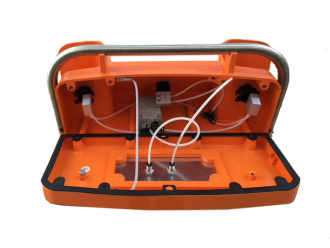

Imagen PCB3/P-NE

Referencia

Paro de Emergencia

Pulsador de mando

RAL

PCB3/P-NE

1 pulsador de seta rojo Ø40 mm

Girar para desenclavar NC (neumático)

2 pulsadores de seta negros Ø60  mm NA (Neumático)

4 taladros de Ø22,5  mm

Relé de control de mando neumático EN574: Type IIIA



7003 (Naranja)

HAZ TU PEDIDO



Descubre nuestro CATÁLOGO DIGITAL de nuestro Pupitre Bimanual PCB3 (Español)

Digital Catalogue Two-hand Control Desk PCB3 (English)
